零尾料切割，節省材料成本

實現整管切割

重型卡盤裝式結構，方便重型管下料

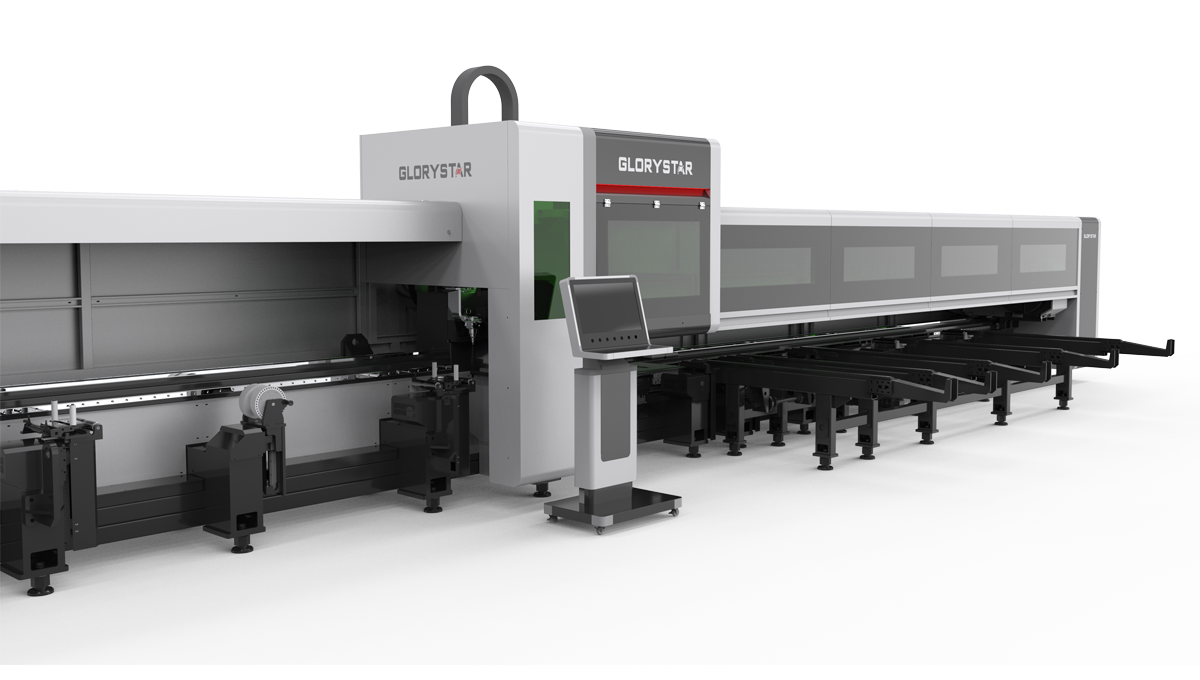

?? 重型管三卡盤激光切管機

全自動上下料，節約人力成本

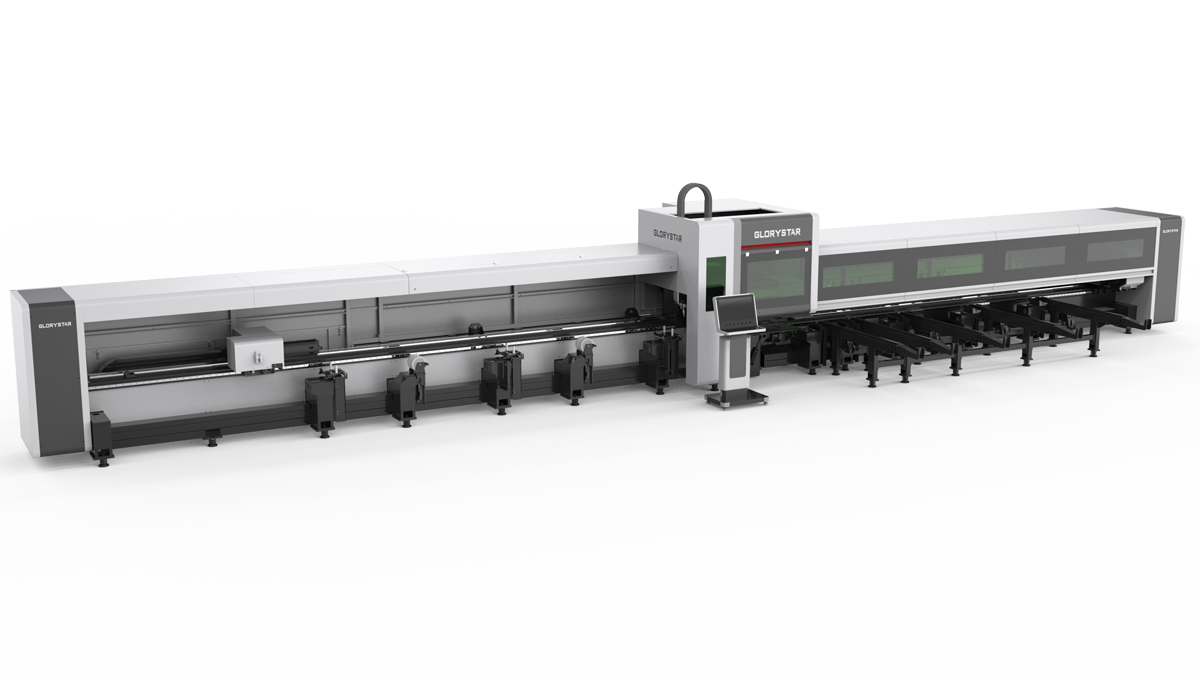

?? 重型管三卡盤激光切管機

升級版智能切割系統

1、支持坡口切割；
2、支持飛行切割、高精度Z軸控制等功能；
3、可自動測量管材偏差，提高切割精度；
4、專用總線切管數控系統，支持?jǐn)帱c(diǎn)定位、續切、拐角工藝設定等功能；
5、搭配專用切管套料軟件，支持單零件、多零件套料、共邊、自動排序等功能。

三卡盤切管機-坡口切割

標配安全光幕，保障操作人員安全

?? 重型管三卡盤激光切管機

支持多種型材加工

三卡盤切管機-多型材加工

技術參數

工作幅面	6000mm x φ220mm	機器區域	12500mm×2500mm
X軸長度	450mm	機器體積	12500mmx2500mmx2650mm
Y軸長度	7500mm	數控系統	CypCut 管材切割系統
Z軸長度	450mm	監視器	17″LCD
W軸長度	無限旋轉
激光功率	客戶選擇
X/Y軸定位精度	≤0.05mm	驅動模式	齒條雙驅動
X/Y軸重復定位精度	≤0.03mm	管材最大承載能力	180Kg
最大綜合定位速度	120m/min	機器重量	10.0T
最大加速度	1.2G	機器功率	33.75KW（不含激光器和冷水機）
最大切管長度	外接圓直徑＜Φ220mm	相位	3
最大切管重量	30Kg/M	電源額定電壓	380V
總電源防護等級	IP54	頻率	50Hz

管材的切割類型和范圍

	管材類型	最大切管范圍（總重量＜180KG）	標準長度	剩余材料	備注
1	圓管	Φ15mm-Φ220mm	6000mm	正常切割：500mm；使用最短尾料功能：10mm	切割最后一個部件時，尺寸誤差會變大，建議切割前增加定心
2	方管	15mm15mm – 150mm150mm	6000mm
3	矩形管	短軸＞15mm，外切圓＜220mm（最大規格200mm*50mm）	6000mm
4	橢圓或扁平橢圓管	短軸＞15mm，長軸＜220mm	6000mm
5	槽鋼	普通卡盤可夾持10號及以下槽鋼; 加長卡盤最多可夾16號槽鋼	6000mm		切割最后一個工件時，尺寸誤差會變大，工字鋼/H型鋼需要手動對焦和尖頭切割頭
6	工字鋼	普通卡盤可夾持10號工字鋼的長軸；采用槽鋼或工字鋼卡盤，最多可夾持16號工字鋼	6000mm
7	H鋼	長軸＜160mm，外切圓＜220mm	6000mm
8	等角鋼	普通卡盤最多可夾持10號等角鋼	6000mm
9	不等角鋼	普通卡盤最多可夾持10/8號等角鋼	6000mm

上料庫

管材規格	技術參數
圓管	6000mm x φ220mm（φ20 – φ220mm）
方管	6000mm x φ220mm（外切圓<220mm
矩形管	6000mm x φ220mm（外切圓<220mm）
管材最大重量	180kg（30KG/M）
可提升管材的最大重量	2500kg
電源參數
電源相位	3
電源額定電壓和頻率	380V 50Hz
裝機功耗	7.55KW
電源防護等級	IP54
重量和尺寸
重量	3500kg
尺寸（長/寬/高）	7000mm2500mm2500mm
覆蓋面積	7000mm*2500mm

NS??三卡盤光纖激光管材切割機

三卡盤光纖自動上下料激光切管機，真正實現坡口切割+零尾料！
