NS?總線超高功率激光切割機

沒有切不了的厚板，高精度、高穩定；專利雙床身+中空床身+床身終身質保

領航星系列 NS-CE 功率：12000-85000W，按需定制

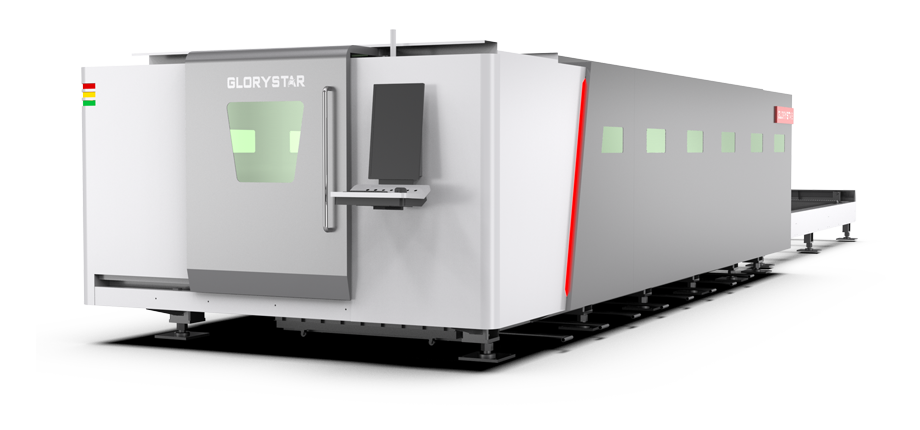

金屬激光切割機

更多精彩請點擊觀看視頻

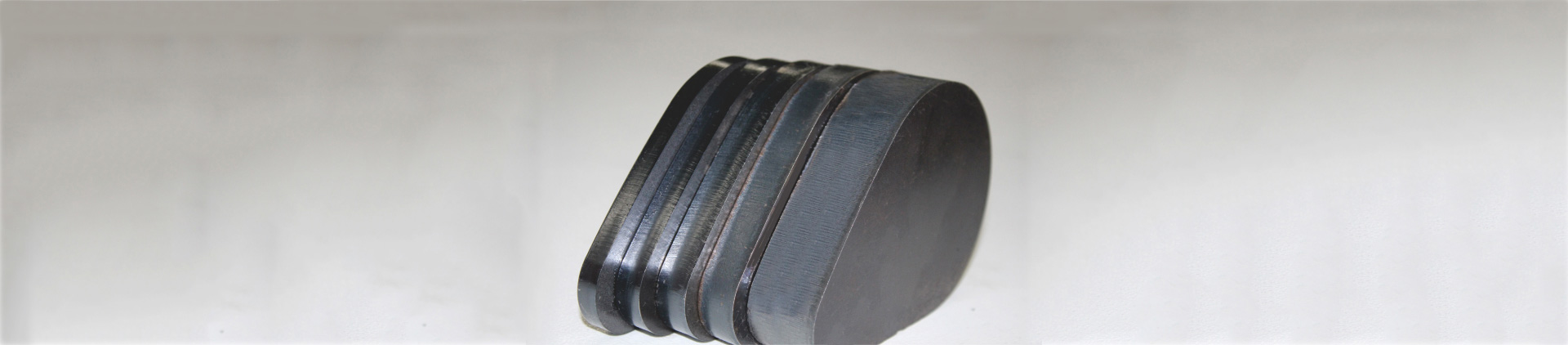

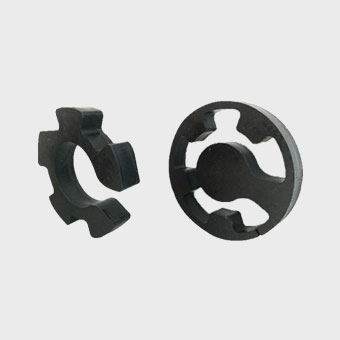

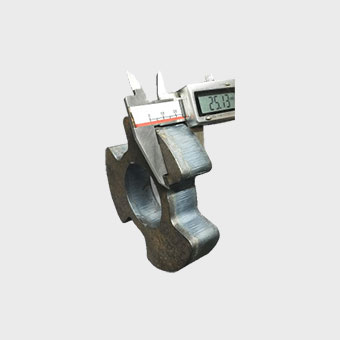

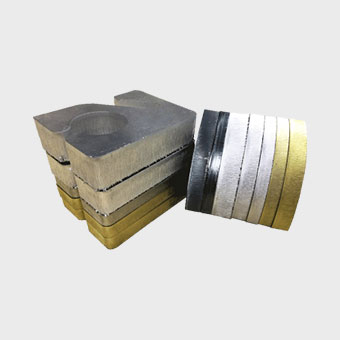

沒有切不了的厚板-直擊30000W激光切割機切割100mm不銹鋼

● 專利雙床身設計，超強承載力，床身終身質保

● 整機全伺服控制，超高精度切割，性能穩定

● 高端配置，超高功率極限厚度切割

中空+雙層分離床身

行業首創專利中空+雙層分離床身解決行業難題，
內外床身獨立承重，外床身僅承載外罩和橫梁的動負載，
內床身承載工作臺重量和板材負載以及被超高功率激光照射加熱的熱變形，
從設計上完全規避了精度被大負載和熱變形影響的可能，超長時間保障設備精度。

領航星超高功率激光切割機

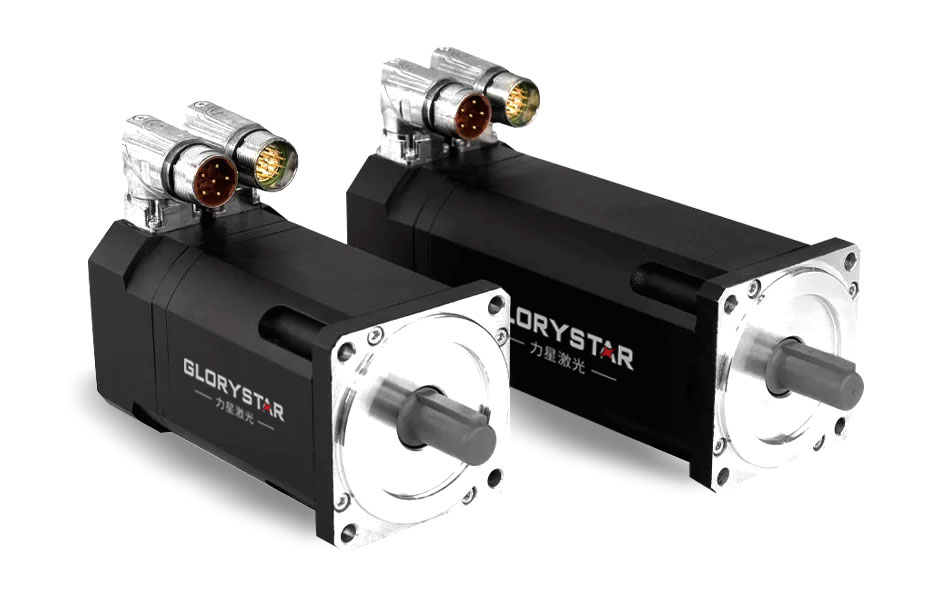

整機全伺服控制

業界首款整機全伺服控制的大功率激光切割機，
實現數字化定位，其交換工作臺由伺服電機驅動，
有效提高了工作臺的牽引定位精度。

領航星超高功率激光切割機

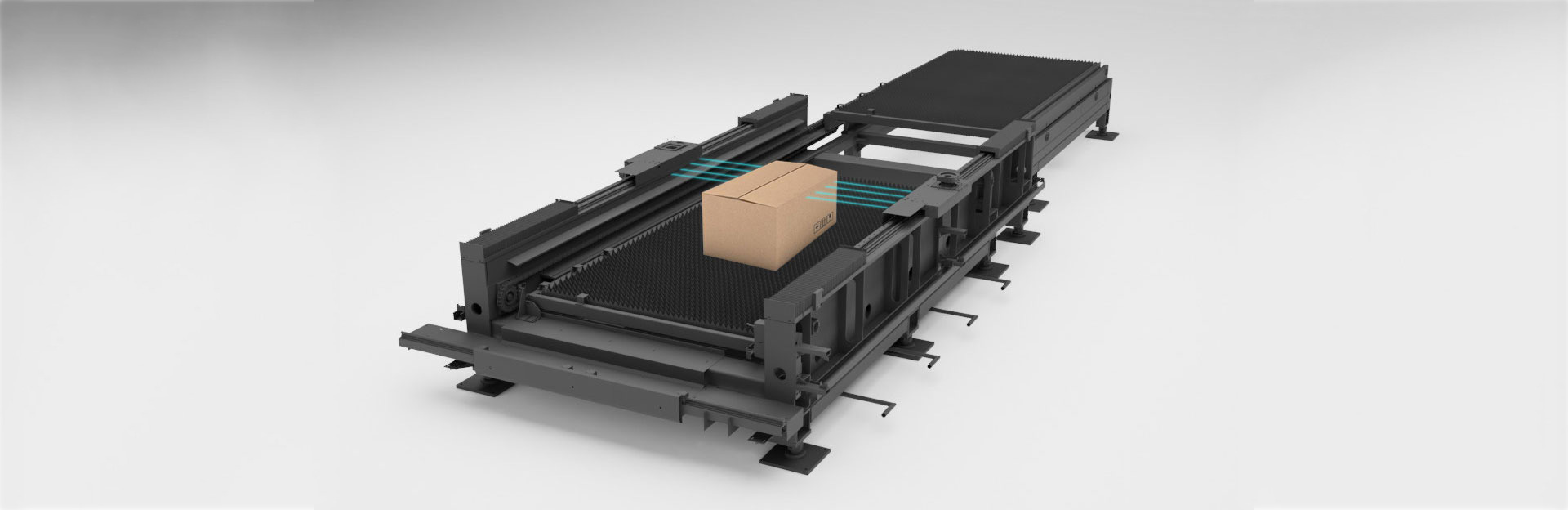

高低工作臺雙鏈條雙電機拖動

高低工作臺采用雙鏈條雙電機驅動，
支持三種工作臺交換方式，可實現同進同退或一進一退，方便床身清潔和維護。

領航星超高功率激光切割機

支持超厚板整板切割

領航星系列擁有業界最大的工作臺支撐金屬板高度、
業界最大的工作臺凈空間、業界最大的交換臺與切割頭高度，支持超厚板整板切割。

領航星超高功率激光切割機

操作方便

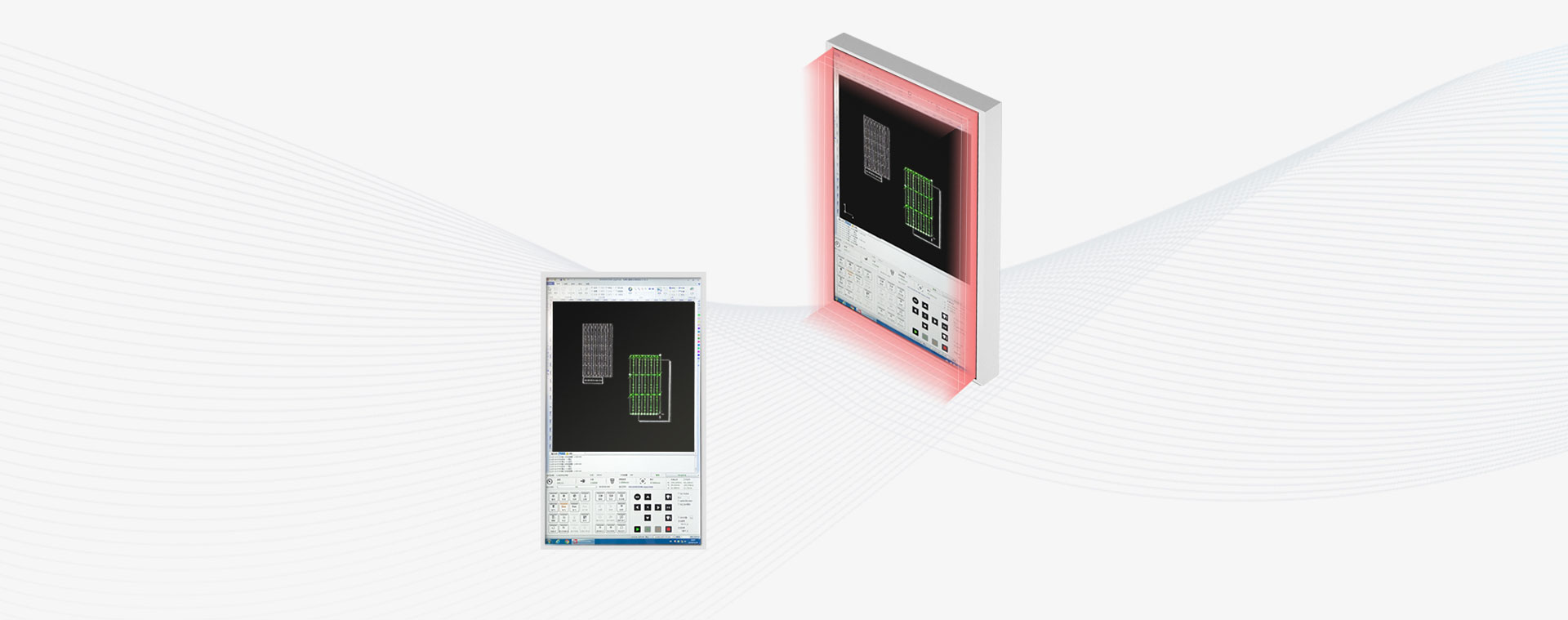

27寸超大屏幕
采用27寸超大屏幕人機友好交互界面，操作更加方便。

領航星超高功率激光切割機

安全保障

機器在運行過程中若人員誤入會緊急停車，最大限度保障人身安全。

領航星超高功率激光切割機

技術參數

幅面代號（單位）	4020	6020	6025	8025	12025
最大材料幅面（毫米）	4000*2000	6000*2000	6000×2500	8000×2500	12000×2500
X軸行程（毫米）	2030	2030	2530	2530	2530
Y軸行程（毫米）	4050	6050	6050	8050	12050
Z軸行程（毫米）	460	460	460	460	460
X/Y軸定位精度	≤0.03mm/m
X/Y軸重復定位精度	≤±0.02mm
最大合成定位速度	190m/min
最大加速度	3.5G	3.5G	3.0G	2.8G	2.8G
切口縫寬	0.1mm-0.5mm（板厚3mm以下的實測值）
切口粗糙度	Ra3.2um-Ra25.4um（板厚3mm以下的實測值）
最大切割厚度范圍	參考后面工藝參數表
最小設定單位	0.001mm
機床占地面積（毫米）	12000*5500	16000*5500	16000*6000	22000*6000	30000*6000
主機體積（毫米）	1130038002500	1530038002500	1530042002500	2130044002500	2820044002500
數控系統	柏楚（8000總線）
顯示器	27" LCD
傳動方式	齒輪齒條雙驅
工作臺最大承重（噸）	10.1	15.1	18.9	25.2	37.7
總裝裝機電容量（約）	12000W		100KVA
	20000W		150KVA
	30000W		200KVA
	40000W		300KVA
電源要求	AC380V,50Hz:3P+N+PE
總電源防護等級	IP54
說明	公司提供產品根據研發進程，不定時進行優化，升級，本技術說明適用大多數機型。客戶采購產品隨指定配置有差別，本說明書不做機器設備的合同交付確認。
注1：只有正確將機床安裝在按照要求的基礎上才能實現。
注2：為機床能達到的最大加速度，非加工加速度。
